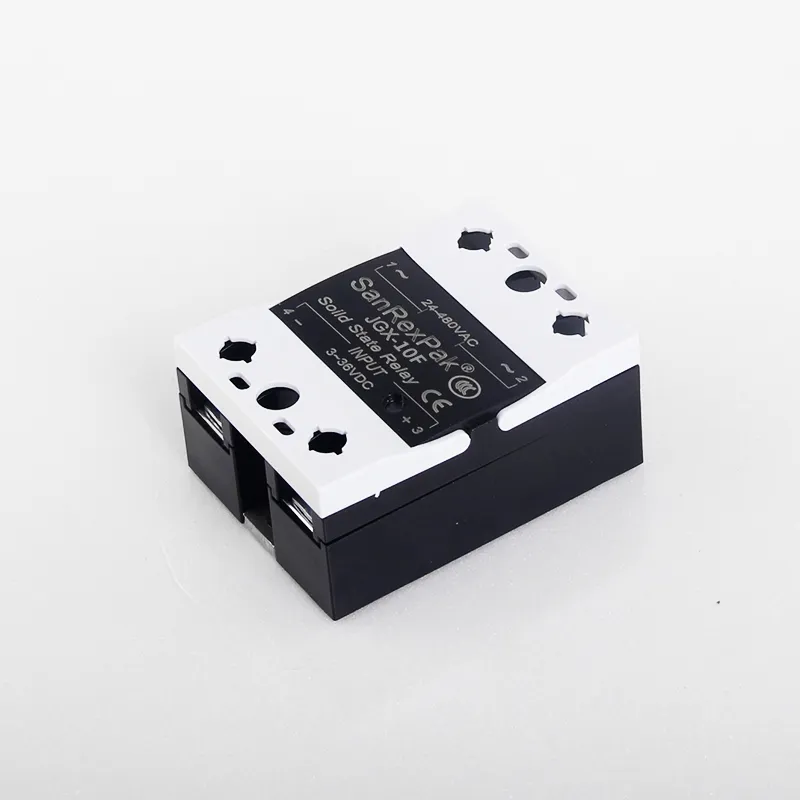

Rơle trạng thái rắn một pha
Rơle trạng thái rắn sê-ri SSR. Điện áp điều khiển đầu vào được chia thành loại điều khiển DC và loại điều khiển AC. Dòng điện đầu vào 5-200A là dòng điện đầu vào của công tắc xoay chiều SCR hai chiều (loại thông dụng)
40-3000A là công tắc AC song song đảo ngược chip SCR một pha (cấp công nghiệp). Cái sau có dung sai dv /dt và di/dt cao hơn, đồng thời đầu vào và đầu ra được cách ly bởi bộ ghép quang điện.Chế độ điều khiển:
Điều khiển Dc AC, kích hoạt cắt ngang bằng không. Điện áp đầu vào 3-32V (khuyên dùng 12V) Dòng điện đầu vào >. 8mA, điện áp được chia thành 220V, 380V, 480V, 480V và điện áp cao 530V, 660V.
Việc sử dụng thực tế hệ số tải điện trở làm việc hiện tại là 40%. Mỡ tản nhiệt nên được bôi giữa trạng thái rắn và bộ tản nhiệt. Mô-men xoắn để cài đặt vít phải cao hơn 30Kg.
Phù hợp với các tiêu chuẩn của Ủy ban Kỹ thuật Điện Quốc tế IEC, nhiều tùy chọn đầu vào và đầu ra DC/ac. xoay chiều/ xoay chiều. DC/DC, AC/DC
Bảng dữ liệu như sau:
